Eine beschädigte Kunststoffrohrleitung kann den Anlagenbetrieb erheblich beeinträchtigen. Doch eine undichte Stelle kurzfristig abzudichten, reicht nicht immer aus. Für eine dauerhafte Reparatur müssen unter anderem Werkstoff, Druck, Temperatur und Einbausituation berücksichtigt werden. Dieser Beitrag zeigt, worauf es beim Rohrleitung reparieren ankommt, wann ein Austausch sinnvoll ist und wie ein strukturierter Ablauf dazu beiträgt, Anlagenstillstände möglichst kurz zu halten.
Eine kurzfristige Abdichtung kann sinnvoll sein, um eine Leckage zunächst zu stoppen. Dadurch ist allerdings nicht gewährleistet, dass der betroffene Leitungsabschnitt anschließend wieder dauerhaft für seine Betriebsbedingungen geeignet ist. Entscheidend ist deshalb die Frage: Warum ist die Rohrleitung überhaupt undicht geworden?
Der sichtbare Defekt kann beispielsweise nur ein Teil des Schadensbildes sein. Deshalb müssen der vorhandene Kunststoff, der Leitungsverlauf sowie Druck, Temperatur und Verbindungstechnik betrachtet werden. Erst auf dieser Grundlage wird entschieden, ob der Abschnitt repariert werden kann, teilweise ersetzt werden muss oder eine komplette Neufertigung erforderlich ist.
Wird eine beschädigte Kunststoffrohrleitung repariert, ohne zuvor Werkstoff und Betriebsbedingungen zu prüfen, kann die vermeintlich schnelle Reparatur weitere Schäden nach sich ziehen. Eine zunächst abgedichtete Stelle kann erneut undicht werden oder unter der Belastung durch Druck und Temperatur Risse und Verformungen entwickeln.
Mögliche Folgen sind:
Bevor die Rohrleitung repariert werden kann, muss geprüft werden, unter welchen Bedingungen die Anlage betrieben wird. Eine Reparatur allein anhand der sichtbaren Schadstelle greift zu kurz. Entscheidend sind unter anderem der verbaute Werkstoff, der Leitungsverlauf, Druck und Temperatur sowie die vorhandene Verbindungstechnik. Erst nach dieser Bestandsaufnahme lässt sich beurteilen, ob der betroffene Abschnitt repariert, ein Teil ersetzt oder komplett neu gefertigt werden muss.
Zunächst muss geklärt werden, aus welchem Kunststoff die bestehende Rohrleitung gefertigt wurde. Dies ist wichtig, weil das Material zu den Bedingungen innerhalb der Anlage passen muss. Gleichzeitig muss berücksichtigt werden, welches Medium durch die Leitung transportiert wird.
PE, PP und andere Kunststoffe unterscheiden sich in ihren Materialeigenschaften und sind deshalb nicht beliebig austauschbar. Bei der Auswahl eines Werkstoffs muss insbesondere berücksichtigt werden, welchen chemischen Belastungen das Rohr im laufenden Betrieb ausgesetzt ist. Der Fachbetrieb prüft daher die vorhandene Rohrleitung und wählt auf dieser Grundlage einen Kunststoff für den zu reparierenden oder neu zu fertigenden Abschnitt aus.
Neben dem Medium bestimmen Druck und Temperatur, welchen Belastungen eine Rohrleitung im Betrieb standhalten muss. Deshalb reicht es nicht aus, einen Rohrabschnitt allein anhand seiner Abmessungen nachzufertigen.
Vor der Reparatur werden die tatsächlichen Betriebsbedingungen berücksichtigt. Relevant ist dabei nicht nur der vorhandene Betriebsdruck. Ebenso muss geprüft werden, welchen Temperaturen der Kunststoff ausgesetzt ist und ob sich diese während des Betriebs verändern. Das Zusammenspiel dieser Faktoren fließt anschließend in die Auswahl des geeigneten Werkstoffs und die Ausführung der Reparatur ein.

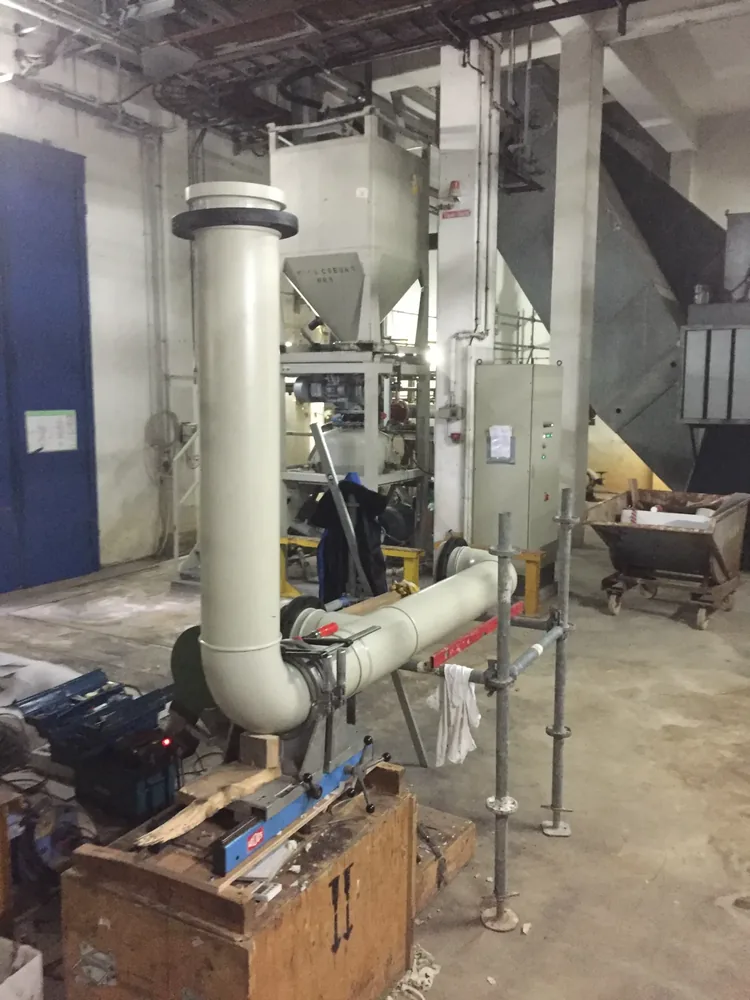

Gerade bei bestehenden Industrieanlagen muss sich ein neuer oder reparierter Rohrabschnitt in die vorhandene Verrohrung einfügen. Deshalb nimmt der Fachbetrieb die benötigten Maße direkt vor Ort auf und erfasst den Verlauf der Rohrleitung.
Dabei werden unter anderem vorhandene Anschlusspunkte und die räumliche Einbausituation berücksichtigt. Ein präzises Aufmaß schafft die Grundlage dafür, benötigte Rohrabschnitte oder Bauteile passend zur bestehenden Anlage zu fertigen.
Zu einer Bestandsaufnahme gehört schließlich die Frage, wie die vorhandenen Rohrabschnitte miteinander verbunden sind. Die Verbindungstechnik muss zum eingesetzten Kunststoff und zur konkreten Reparatur passen.
Besondere Bedeutung kommt dabei dem Schweißverfahren zu. Materialkenntnis und geprüfte Schweißverfahren sind laut Projektbriefing wesentliche Voraussetzungen dafür, dass die Rohrleitung nach der Reparatur dauerhaft dicht bleibt.
Erst wenn Werkstoff, Betriebsbedingungen, Leitungsverlauf und Verbindungstechnik bekannt sind, lässt sich festlegen, wie mit dem beschädigten Abschnitt weiter verfahren wird.
Um festzustellen, ob eine Rohrleitung repariert oder ersetzt werden sollte, müssen verschiedene Aspekte wie Größe des Schadens oder Werkstoff berücksichtigt werden.
Eine Reparatur kommt vor allem dann infrage, wenn der Schaden örtlich begrenzt ist und die angrenzenden Bereiche der Rohrleitung weiterhin intakt sind. Dafür muss der verbaute Kunststoff eindeutig bestimmt werden können. Zusätzlich ist zu prüfen, ob sich der beschädigte Bereich mit einer für Werkstoff und Betriebsbedingungen geeigneten Verbindungstechnik instand setzen lässt. Erst nach dieser Bestandsaufnahme sollte entschieden werden, ob eine Reparatur ausreicht.
Bei größeren Schäden, Rissen oder Verformungen kann es erforderlich sein, den betroffenen Leitungsabschnitt vollständig zu ersetzen. Gleiches gilt, wenn Schäden wiederholt auftreten oder der vorhandene Abschnitt für die Betriebsbedingungen nicht mehr geeignet ist. Der Fachbetrieb bewertet deshalb nicht nur die sichtbare Schadstelle, sondern berücksichtigt Werkstoff, Druck, Temperatur und den Zustand des Leitungsabschnitts.
Wann muss ein Bauteil neu gefertigt werden?
In bestehenden Industrieanlagen passen Standardbauteile nicht immer zur vorhandenen Verrohrung. Sind besondere Abmessungen, Anschlüsse oder Leitungsverläufe vorhanden, kann deshalb eine Neufertigung erforderlich sein. Dafür werden die benötigten Maße direkt an der Anlage aufgenommen und das Bauteil entsprechend der Einbausituation gefertigt.
Reparieren
Austauschen
Neu fertigen
An einer beschädigten Kunststoffrohrleitung sollte nicht nur die sichtbare Leckage repariert werden. Von der ersten Prüfung bis zur Montage sind mehrere Schritte notwendig, um festzustellen, welche Maßnahme für die vorhandene Anlage geeignet ist.
Zunächst wird der Schaden an der Rohrleitung vor Ort begutachtet. Dabei geht es nicht nur darum, die undichte oder beschädigte Stelle zu finden. Ebenso wichtig ist die Frage, welcher Kunststoff verbaut wurde und unter welchen Bedingungen die Leitung betrieben wird.
Dazu werden Werkstoff, gefördertes Medium, Druck und Temperatur erfasst. Diese Informationen bilden die Grundlage für die weitere Planung, denn die Reparatur muss sowohl zum vorhandenen Material als auch zu den tatsächlichen Belastungen der Rohrleitung passen.
Im nächsten Schritt wird die vorhandene Rohrleitung direkt an der Anlage vermessen. Neben den Rohrdimensionen werden der genaue Leitungsverlauf, vorhandene Anschlüsse und die räumliche Einbausituation berücksichtigt.
Das präzise Aufmaß ist vorwiegend dann wichtig, wenn ein beschädigter Leitungsabschnitt ersetzt oder ein neues Bauteil gefertigt werden muss. Die benötigten Teile lassen sich dadurch passend zur bestehenden Verrohrung herstellen, statt sich ausschließlich an Standardmaßen zu orientieren. Das Aufnehmen der Maße vor Ort gehört dabei zu den Aufgaben des Fachbetriebs.
Nach Bestandsaufnahme und Aufmaß wird entschieden, wie mit dem beschädigten Bereich weiter verfahren wird. Je nach Schadensbild kann der vorhandene Abschnitt repariert, vollständig ersetzt oder neu gefertigt werden.
In diese Entscheidung fließen der Zustand der Rohrleitung und die zuvor ermittelten Betriebsbedingungen ein. Gleichzeitig wird festgelegt, welcher Kunststoff für den betreffenden Einsatz geeignet ist und welche Rohrteile oder Verbindungselemente benötigt werden. So basiert die weitere Vorgehensweise auf der tatsächlichen Situation der Anlage und nicht allein auf der sichtbaren Schadstelle.
Ist ein Austausch oder eine Neufertigung erforderlich, werden die benötigten Bauteile anhand der vor Ort aufgenommenen Maße gefertigt. Dabei müssen insbesondere Abmessungen, Anschlüsse und die Geometrie der bestehenden Rohrleitung berücksichtigt werden.
Gerade bei Bestandsanlagen können dafür Bauteile erforderlich sein, die nicht als Standardkomponenten verfügbar sind. Die Zeit zwischen Schadensaufnahme und Wiederinbetriebnahme sollte möglichst kurz gehalten werden.
Mehr zu Sonderanfertigungen erfahren Sie hier unter „Sonderanfertigungen aus Kunststoff”.
Abschließend wird der reparierte oder neu gefertigte Rohrabschnitt in die bestehende Anlage integriert. Dabei müssen vorhandene und neue Bauteile so miteinander verbunden werden, dass die Verbindung zum jeweiligen Kunststoff und zu den Betriebsbedingungen passt.
Eine zentrale Rolle spielen dabei die Materialkenntnis und geprüfte Schweißverfahren. Sie bilden die Voraussetzung dafür, dass eine Rohrleitung nach der Reparatur dauerhaft dicht bleibt.
Bei einer beschädigten Rohrleitung zählt Zeit: Solange wichtige Leitungsabschnitte nicht genutzt werden können, kann dies den Betrieb der Anlage beeinträchtigen. Eine kurze Reparaturzeit entsteht jedoch nicht dadurch, einzelne Arbeitsschritte zu überspringen. Entscheidend ist vielmehr, Bestandsaufnahme, Aufmaß und Fertigung so aufeinander abzustimmen, dass die benötigten Bauteile schnell bereitstehen und die Rohrleitung anschließend dauerhaft betrieben werden kann.
Eine Bestandsaufnahme direkt an der Anlage liefert die Informationen, die für die weitere Reparatur benötigt werden. Der Fachbetrieb erfasst den Schaden, prüft die vorhandene Rohrleitung und nimmt die relevanten Maße auf. Dadurch basiert die weitere Planung auf der tatsächlichen Einbausituation.
Genaue Maße helfen insbesondere dann, wenn ein Rohrabschnitt ersetzt oder neu gefertigt werden muss. Abmessungen, Leitungsverlauf und Anschlüsse stehen frühzeitig fest, sodass die benötigten Bauteile entsprechend geplant werden können. Das reduziert den Bedarf an nachträglichen Anpassungen und verhindert zusätzliche Verzögerungen während der Montage.
Nach dem Aufmaß müssen die erforderlichen Rohrteile zur Verfügung stehen. Gerade in Bestandsanlagen werden dabei mitunter Bauteile benötigt, deren Abmessungen oder Geometrien von Standardkomponenten abweichen.
Wenn Aufmaß und Fertigung eng ineinandergreifen, werden die aufgenommenen Daten unmittelbar für die Herstellung der benötigten Teile genutzt. Bauteile sollten möglichst innerhalb weniger Tage gefertigt werden. Dadurch bleibt die Zeit zwischen der Bestandsaufnahme und der anschließenden Reparatur möglichst kurz.
Weitere Informationen zur Fertigung finden Sie unter Kunststoffteile aus Deutschland.
Ein kurzer Anlagenstillstand ist nur dann von Vorteil, wenn die Rohrleitung nach der Reparatur für die vorhandenen Betriebsbedingungen geeignet ist. Eine vorschnelle Reparatur ohne Prüfung von Werkstoff, Druck, Temperatur und Verbindungstechnik kann dagegen erneute Leckagen, Risse oder Verformungen zur Folge haben. Schlimmstenfalls wird ein weiterer Reparatureinsatz erforderlich und der Stillstand verlängert sich zusätzlich.
Deshalb geht es nicht darum, eine beschädigte Rohrleitung möglichst schnell irgendwie abzudichten. Ziel ist ein Ablauf, bei dem technische Prüfung, präzises Aufmaß und zeitnahe Fertigung ineinandergreifen. So lässt sich die Reparatur beschleunigen, ohne die Voraussetzungen für eine dauerhaft dichte Rohrleitung aus dem Blick zu verlieren.
Wenn eine Kunststoffrohrleitung beschädigt ist, übernimmt KVOS den Prozess von der ersten Bestandsaufnahme bis zur Fertigung und Montage der benötigten Bauteile. Vor Ort werden zunächst der Schaden und die vorhandene Einbausituation geprüft. Auf dieser Grundlage lässt sich entscheiden, ob der betroffene Rohrabschnitt repariert, ausgetauscht oder neu gefertigt werden sollte.
Benötigte Kunststoffteile fertigt KVOS im eigenen Meisterbetrieb in Nordrhein-Westfalen. Durch die Verbindung von Aufmaß und eigener Fertigung werden erforderliche Bauteile innerhalb weniger Tage hergestellt. Anschließend übernimmt KVOS auf Wunsch auch die Montage vor Ort.
Damit eignet sich KVOS insbesondere für Industriebetriebe, bei denen nach einem Rohrleitungsschaden kurze Abstimmungswege gefragt sind: von der technischen Prüfung über das präzise Aufmaß und die Auswahl des Kunststoffs bis zur Fertigung und Montage.
Ihre Kunststoffrohrleitung ist beschädigt? Dann lassen Sie zunächst prüfen, welche Reparatur für Ihre Anlage erforderlich ist. Jetzt Erstbesichtigung vereinbaren und das weitere Vorgehen direkt mit KVOS abstimmen.
Eine undichte Kunststoffrohrleitung lediglich abzudichten, reicht für eine dauerhafte Reparatur nicht immer aus. Entscheidend ist, zunächst den Schaden und die Bedingungen innerhalb der Anlage zu betrachten. Werkstoff, Medium, Druck, Temperatur, Einbausituation und Verbindungstechnik bestimmen, welche Vorgehensweise technisch sinnvoll ist.
Erst nach dieser Prüfung lässt sich entscheiden, ob der beschädigte Bereich repariert werden kann oder ob ein Austausch beziehungsweise eine Neufertigung erforderlich ist. Ein präzises Aufmaß vor Ort schafft dabei die Grundlage für passende Bauteile. Werden diese anschließend zeitnah gefertigt, lassen sich vermeidbare Verzögerungen bis zur Wiederinbetriebnahme reduzieren. KVOS verbindet dafür die Bestandsaufnahme vor Ort mit der Fertigung der benötigten Kunststoffteile innerhalb weniger Tage.
Ihre Kunststoffrohrleitung ist beschädigt oder undicht? Jetzt Erstbesichtigung vereinbaren und gemeinsam mit KVOS klären, welche Reparatur für Ihre Anlage erforderlich ist.
Ja, abhängig vom Schadensbild kann ein beschädigter Abschnitt repariert werden. Ob eine Reparatur sinnvoll ist, sollte jedoch erst nach einer Prüfung der Rohrleitung entschieden werden. Dabei sind unter anderem Werkstoff, Druck, Temperatur, Leitungsverlauf und Verbindungstechnik zu berücksichtigen. In anderen Fällen kann es sinnvoller sein, den Abschnitt auszutauschen oder neu zu fertigen.
Ob ein Austausch erforderlich ist, hängt vom Zustand des betroffenen Leitungsabschnitts und den jeweiligen Betriebsbedingungen ab. Der Fachbetrieb nimmt den Schaden vor Ort auf und entscheidet anschließend, ob eine Reparatur, ein Austausch oder eine Neufertigung technisch angebracht ist.
Welcher Kunststoff geeignet ist, richtet sich nach den konkreten Betriebsbedingungen der Anlage. Insbesondere das geförderte Medium sowie Druck und Temperatur müssen bei der Materialauswahl berücksichtigt werden. Ein Fachbetrieb wählt einen für die jeweiligen Betriebsbedingungen geeigneten Kunststoff aus.
Druck und Temperatur gehören zu den Belastungen, denen die Rohrleitung im laufenden Betrieb ausgesetzt ist. Werden diese Bedingungen bei der Reparatur nicht berücksichtigt, treten unter anderem erneute Leckagen, Risse oder Verformungen auf. Deshalb fließen beide Werte in die Beurteilung des Schadens und die Auswahl des geeigneten Kunststoffs ein.
Die Verbindungstechnik muss zum vorhandenen Kunststoff und zur jeweiligen Einbausituation passen. Bei geschweißten Verbindungen sind insbesondere Materialkenntnis und geprüfte Schweißverfahren relevant. Sie tragen dazu bei, dass der reparierte oder neu gefertigte Leitungsabschnitt dauerhaft dicht mit der bestehenden Rohrleitung verbunden werden kann.
Eine allgemeingültige Dauer der Reparatur lässt sich nicht nennen, da sie vom Schaden, der Einbausituation und den benötigten Bauteilen abhängt. Nach einer schnellen Bestandsaufnahme kann KVOS erforderliche Bauteile innerhalb weniger Tage fertigen. Dadurch soll der Anlagenstillstand möglichst kurz gehalten werden.
